Serve Valve CCD Automatisk visuell inspektionsmaskin

NINGBO LANCEINDUSTRIAL CO., LIMITED specialiserar sig på visuell inspektionsutrustning för CCD, och tillhandahåller produktionslinjeinspektionstjänster för tillverkare av masstillverkade kylkomponenter. Deras Serve Valve CCD Automatic Visual Inspection Machine är lämplig för storskaliga produktionsscenarier såsom luftkonditioneringsavstängningsventiler, vilket möjliggör automatisk defektkontroll.

Skicka förfrågan

Produktbeskrivning

Serve valve CCD Automatisk visuell inspektionsmaskin används främst för visuell inspektion av yttre defekter i olika typer av slussventiler. Den använder en PLC + pekskärmskontroll och visningsläge, använder importerade synsensorer för detektering och har roterande cyklisk testning. Den är snabb och enkel att använda, med en hög grad av automatisering. Den är lämplig för extern inspektion av flera typer av slussventiler och har automatiska uppmaningar och larmfunktioner under drift. Sedan dess användning har den avsevärt förbättrat automationsnivån och inspektionseffektiviteten för extern testning av grindventiler i Kina.

Serve Valve CCD Automatic Visual Inspection Machine

Inspektionsprocess och resultat

Jämfört med traditionell manuell inspektion erbjuder Serve valve CCD Automatic visuell inspektionsmaskin högre inspektionseffektivitet och noggrannhet, minskar mänskliga fel och kan ersätta manuell vision i farliga miljöer olämpliga för manuell drift, vilket uppnår automatiserade och intelligenta produktionsprocesser. Först placeras Serve-ventilen på inspektionsplattformen. Sedan roterar systemet automatiskt och tar bilder från flera vinklar, Final , och analyserar dimensionella avvikelser med hjälp av algoritmer. Om skalets väggtjocklek eller ventilskaftsdiameter överstiger standardintervallet, fastställer systemet omedelbart att det är en defekt produkt och utlöser ett larm. Jämfört med traditionell manuell inspektion ökar detta system inspektionseffektiviteten flera gånger om samtidigt som det minskar antalet falska bedömningar.

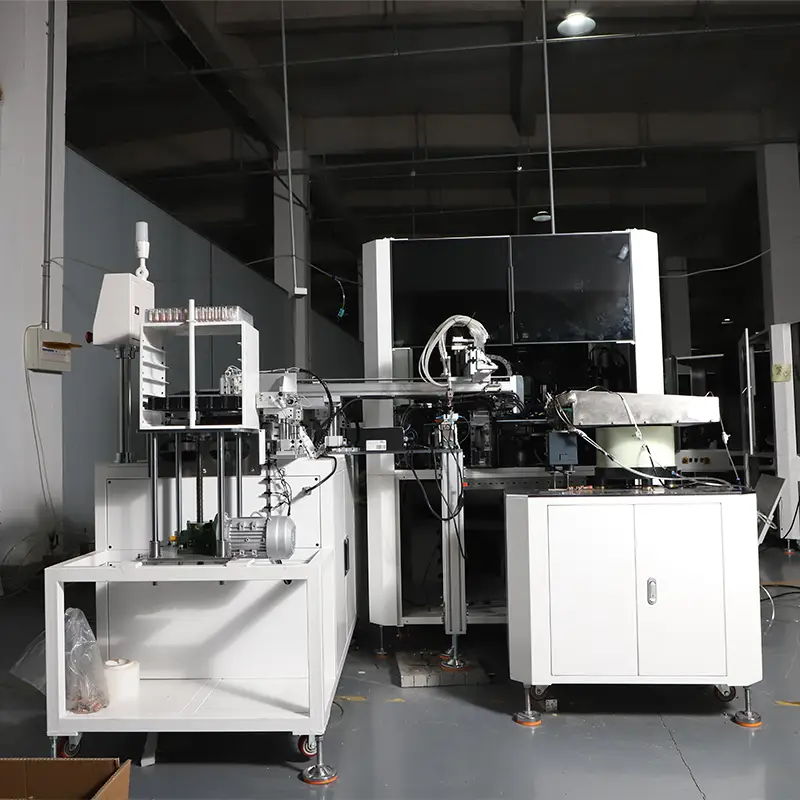

Serve Valve CCD Automatic Visual Inspection Machine

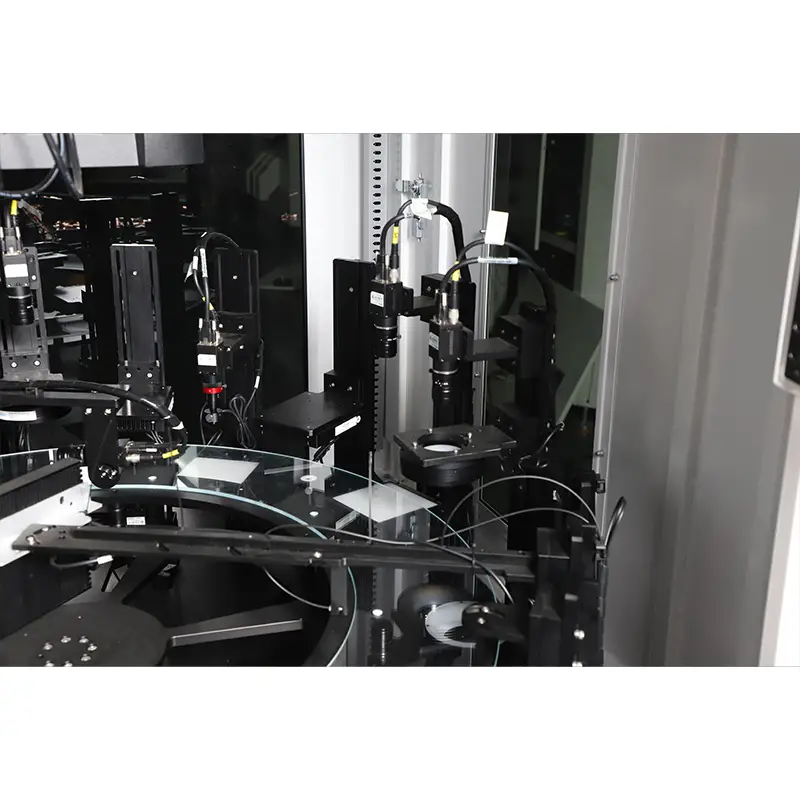

Turntalbe glasplatta

Dataanalysstadiet

Bänkskiva

Bildfångststadiet

Matningsstadiet

Vibrerande platta

Prestandatestningsstandarder

Serve valve CCD Automatisk visuell inspektionsmaskin kan effektivt förbättra kvalitetskontrollnivån i produktionsprocessen av grindventiler, snabbt identifiera och eliminera okvalificerade produkter och säkerställa marknadsförsörjningssäkerhet.

Inspektionsartiklar	Inspektionsinnehåll	Tekniska krav Standarder
Detektering av strömförsörjning	Huvudströmförsörjning	Kontrollera om kablarna till varje terminal är säkra och om ledningsnummerrörets markeringar är korrekta.
Detektering av strömförsörjning	Uppstartskrets	Kan maskinen starta normalt?
Maskininstallation och testning	Maskinens trampdynas installationsstabilitetstest	Är trampdynorna upphöjda och stödda på marken?
Maskininstallation och testning	Maskinens trampdynas installationsstabilitetstest	Är hjulen hängande i luften?
	Löphastighet	60-80 per minut.
prestanda	genomslagsfrekvens	Genomgångsgraden för kvalificerade produkter är 99,0 %. Obs: Falskt avslag är tillåtet (OK-produkter bedöms som NG-produkter), med en falsk avvisningsgrad på mindre än 5 %, vilket varierar beroende på den specifika defekten.
	Kamerans livslängd	Livslängden för en kamera vid normal användning är mer än ett år.
	Datastatistik	Statistisk detekteringsdata i realtid
	Utrustningskontrollprestanda	(1) När produktens storlek eller utseende visar sig vara NG, töms den direkt utan att larma eller stoppa maskinen; (2) När en produkt kontinuerligt är NG (antalet på varandra följande NG kan ställas in av programmet), måste utrustningen larma och stoppa (rött ljus och larmljud). (3) Om det råder materialbrist under 1 minut i följd (tidsgränsen justerbar) (inget material passerar under CCD), bör utrustningen larma och stanna (rött ljus och larmljud).
