Kopparrör Automatisk syninspektionsutrustning

NINGBO LANCEINDUSTRIAL CO.,LIMITED är en tillverkare av automatiserad inspektionsutrustning i Kina, och vi har engagerat oss i produktionen av visuell inspektionsutrustning. Vi har fått många förfrågningar från kyltillverkare om inspektion och screening av kopparrör. Vår specialutvecklade kopparrörsautomatiska inspektionsutrustning uppfyller de flesta inspektionskraven för kopparrör

Skicka förfrågan

Produktbeskrivning

LANCE INDUSTRIAL stödjer den icke-standardiserade skräddarsydda produktionen av automatiserad utrustning för inspektion av storlek och utseende för att möta inspektionsbehoven (screening) för olika produkter.

Kopparrörsautomatisk syninspektionsutrustning inkluderar huvudsakligen inspektion av storlek, färg, defekter, fläckar etc., vilket förbättrar produktions- och inspektionseffektiviteten.

Produktparameter

Parameter	Specifikation
Inspektionsprecision	Upp till 1μm (0,001 mm) (konfigurerbar till 0,003 mm för kritiska applikationer)
Inspektionshastighet	200-1200 stycken per minut (justerbar baserat på produktstorlek/komplexitet)
Noggrannhetsgrad	99,99 % (minskade falskt positiva/negativa genom AI-inlärningsalgoritmer)
Kompatibla material	Gummi, metall (rostfritt stål, aluminium), plast, glas och kompositmaterial
Defekttyper upptäckt	Längd/höjd/diameteravvikelser, blandade material, deformation, grader, svarta fläckar, repor

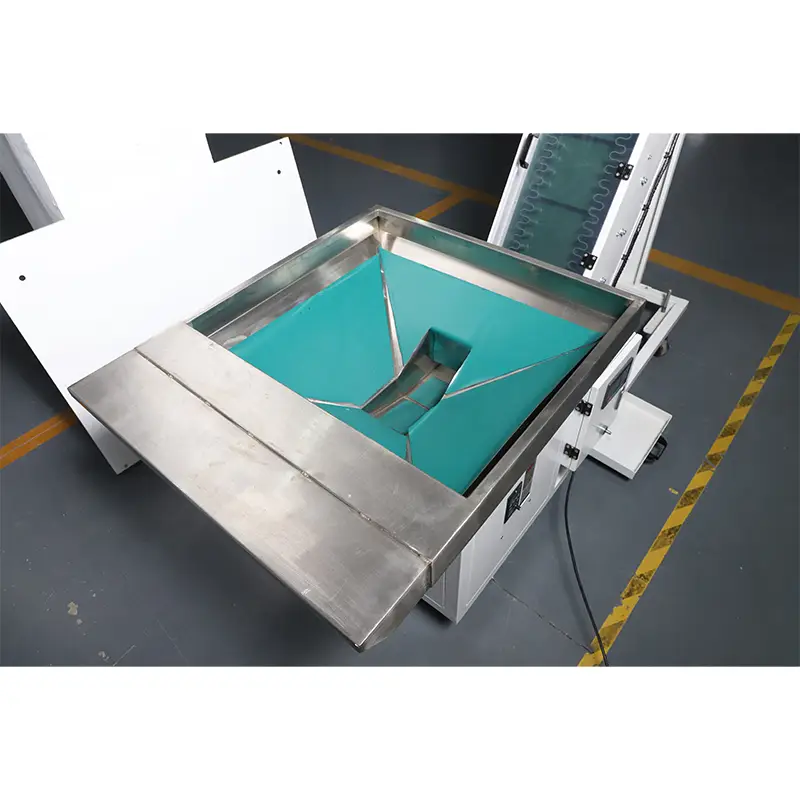

Utfodringsmekanism	Vibrationsskål, transportband eller robotarm (anpassningsbar)
Strömförsörjning	220V AC, 50/60Hz (kompatibel med globala standarder)
Mått (L×B×H)	800 mm × 600 mm × 1200 mm (standard; anpassningsbar för utrymmesbegränsningar)
Vikt	~150 kg (varierar med konfiguration)

Testfall

1. Exempelbild:

Copper Tube Automatic Vision Inspection Equipment

2.inspektionens innehåll:‌

Serienummer	egenskaper	Detektionsmetod	Går det att upptäcka?
1	Ytdefekter	TOPP LJUS	JA
2	bottenfel	TOPP LJUS	JA

Exempel på testbilder:

Copper Tube Automatic Vision Inspection Equipment

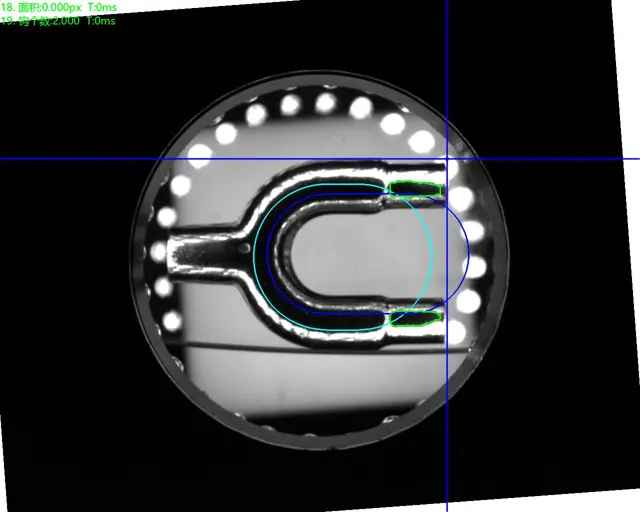

Originalbild av detektering av botten positivt ljus

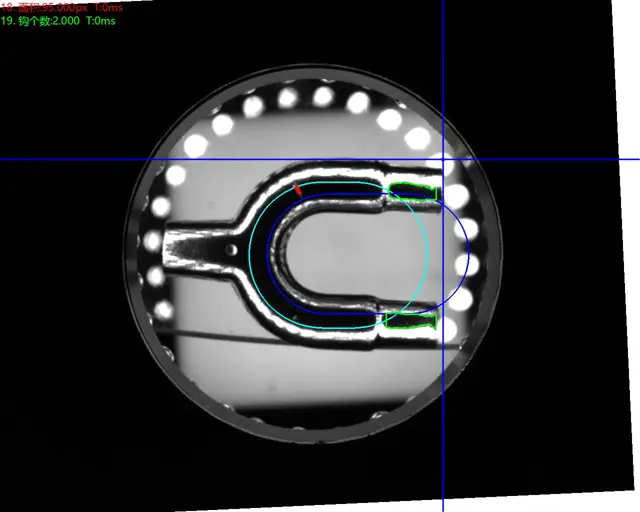

NG -repor

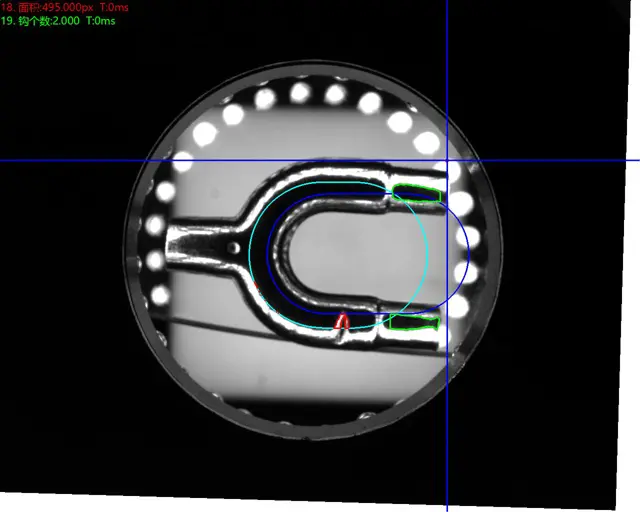

NG - skada

Installationskrav:

Tillräckligt utrymme måste säkerställas för installation av kopparrörets automatiska inspektionsutrustning.

Omgivningstemperatur: 0-50 grader Celsius;

Luftfuktighet: under 90 % RH;

Elektronisk störning: Förse utrustningen med en plats där elektronisk störning är minimal.

Strömförsörjning: AC 220V, 50Hz, strömförbrukning <1KVA.

Produktionsdetaljer

Utrustning för automatisk syninspektion av kopparrör är baserad på en relativ mätmetod, som beräknar faktiska dimensioner genom spårbarhet, förstoringskalibrering, automatisk kantlyft och skärmbildsmätning. Vid precisionsmätning krävs en förstoring på 35x eller högre för att uppnå en noggrannhet på mikronnivå. Vid denna förstoring är siktlinjens bredd mindre än 5 mm. För föremål större än 5 mm måste detta kombineras med förskjutningsanalysavläsningar och fönstermätning. I de alltmer intelligenta och automatiserade industriella produktionsprocesserna som kräver högre precision och noggrannhet, är machine vision-system en mycket effektiv inspektionsmetod för industriella produkter.
