Ringtätning One Click Flash Tester

LANCE INDUSTRIAL är en professionell leverantör som tillhandahåller lösningar för syninspektion och inspektionsmaskin. Vår ringtätning One Click Flash Tester har hög repeterbarhetsnoggrannhet och löser problemet med dålig datakonsistens i upprepade mätningar av samma produkt. Instrumentet har en enkel struktur som inte kräver någon förskjutningsskala eller gallerlinjal, och inget behov av att flytta arbetsbordet under mätning, vilket resulterar i utmärkt instrumentstabilitet. Eftersom noggrannhetsskalan är baserad på CCD-kamerapixlar, som inte förändras över tiden eller påverkas av temperatur och fuktighet, är instrumentets noggrannhet stabil, och automatisk kalibrering av mätnoggrannheten kan uppnås genom mjukvara.

Produktegenskaper

--Ringtätning One Click Flash Tester Kan samtidigt mäta olika egenskaper hos ett arbetsstycke, med upp till 99+ dimensioner mätta i en enda programmeringssession.

--Kan mäta 100+ arbetsstycken på en gång: Samtidig mätning med ett klick, med flera dimensioner uppmätta för varje arbetsstycke.

-- Mätresultaten visas tydligt: ​​NG visas i rött, OK i grönt.

--Automatisk fokusjustering: "Autofokus" justerar automatiskt Z-axelns höjd för att säkerställa att det uppmätta objektet är i fokus.

-- Exakt bearbetning: 1. Bearbetning av underpixlar: Delar en pixel till under 0,01, tillämpad på kantdetektering och mätning i stort synfältsläge. 2. Passningsbearbetning: Extraherar över 100 mätkantpunkter, utför passning och identifierar linjer, cirklar, bågar, etc. Mätnoggrannhet ±2µm.

-- Pålitliga data: Mätresultaten är konsekventa oavsett användare. Till skillnad från 2D-mätverktyg som kräver erfarna operatörer.

--Enkel hantering: Placera arbetsstycket och mät med ett klick.

Produktfunktion och applikation

Ansökan

Ringtätning One Click Flash Tester kan inspektera många produkter, enligt följande:

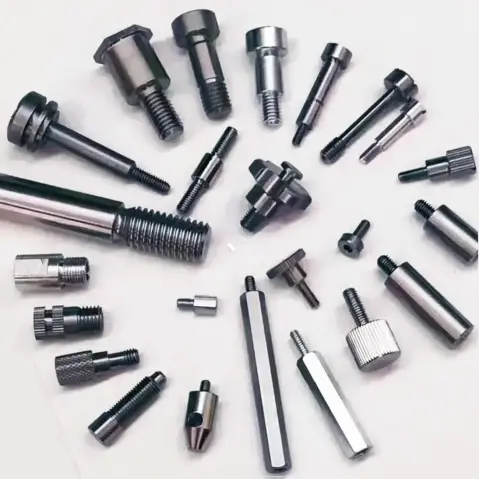

Precisionsmetalldelar

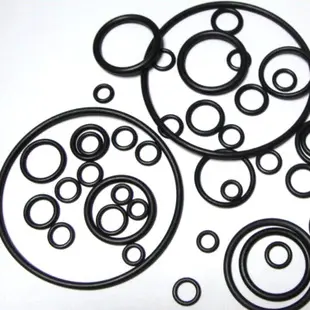

Gummiprodukter

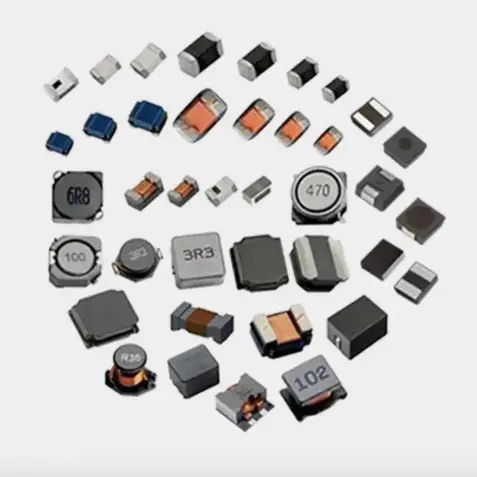

Elektroniska komponenter

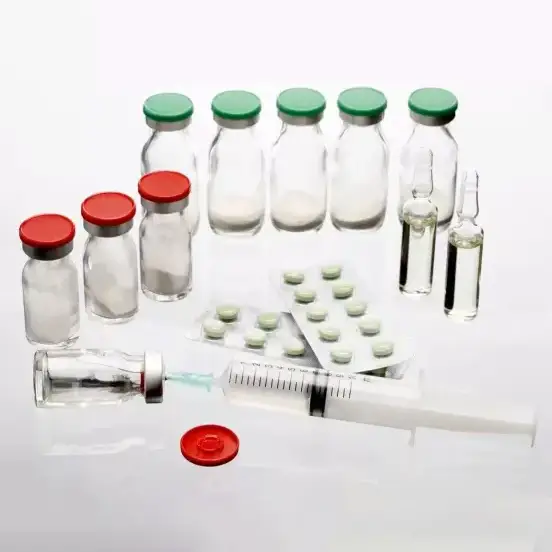

läkemedel

Keramiska magnetiska material

andra

Frågor och svar

Fråga: Vilka produkter upptäcker den här enheten huvudsakligen? Vad är dess kärndetekteringsfunktion?

Svar: Ringtätningen One Click Flash Tester används huvudsakligen för högprecisionsstorleksmätning och defektdetektering av olika komponenter. Den har ett brett användningsområde och kan detektera olika produkter såsom precisionsmetalldelar, gummiprodukter, elektroniska komponenter, läkemedel, keramiska magnetiska material etc. Den är särskilt lämplig för detektering av tätningsringar och andra komponenter. Kärnfunktionen är att möjliggöra samtidig mätning av flera storlekar och flera arbetsstycken, exakt fånga problem som produktstorleksavvikelser och utseendedefekter, och mätresultaten är tydliga och intuitiva. Det kan snabbt skilja mellan bra och dåliga produkter, vilket hjälper företag att förbättra effektiviteten i kvalitetskontrollen.

Fråga: Vilken är mätnoggrannheten och repeterbarhetsnoggrannheten? Hur kan noggrannheten säkerställas att vara stabil?

Svar: Mätnoggrannheten för utrustningen är uppdelad i två lägen. Det breda synfältsläget är ±(3 + L/200) μm och högprecisionsläget är ±(2 + L/200) μm. Repeterbarhetsnoggrannheten för det breda synfältsläget är ±2 μm, och det för högprecisionsläget är ±1,5 μm. Noggrannheten stabilitet kan garanteras genom flera mönster. Utrustningen har en enkel struktur och kräver inga förskjutningsvågar eller gallerlinjaler. Under mätningen finns det inget behov av att flytta arbetsbordet, vilket minskar vibrationsstörningar. Noggrannhetsskalan är baserad på CCD-kamerans pixlar, som inte kommer att förändras med tid, temperatur och luftfuktighet. Den kan också automatiskt kalibreras för mätnoggrannhet genom mjukvara för att säkerställa långsiktig stabilitet.

Fråga: Vilka är de specifika operationsprocedurerna och fördelarna?

Svar: Utrustningens funktion är extremt enkel. Inga professionella operatörer krävs. Vanliga anställda kan komma igång med det efter en kort bekantskap. Operationsprocessen innebär bara att arbetsstycket placeras smidigt i den avsedda positionen, och sedan kan allt mätarbete utföras med bara ett klick. Den centrala operativa fördelen ligger i att mätresultaten inte påverkas av operatörens erfarenhet, vilket undviker de höga kraven på traditionella 2D-mätverktyg för operatören. Dessutom kan den automatiskt justera Z-axelns höjd för att uppnå automatisk fokusering, vilket säkerställer ett tydligt mätobjekt och ytterligare förbättra driftbekvämligheten och mätnoggrannheten.

Fråga: Vilka är strömförsörjningskraven och kärnkonfigurationerna?

Svar: Ring Seal One Click Flash Tester kräver en inspänning på 220V/50Hz för strömförsörjning. Arbetsmiljön bör ha en vibration som är mindre än 0,002 mm/s och en frekvens lägre än 15 Hz. Den kan fungera stabilt när den placeras på ett plant, torrt och fritt från kraftiga vibrationer. Kärnkonfigurationen inkluderar en 12-megapixel bildsensor, dubbla telecentriska optiska linser, en 256-nivåer gråskala LED-ringljuskälla och stöder 20:1 sub-bildbehandlingsteknik. Minsta displayenhet är 0,0001 mm, vilket kan uppfylla kraven på högprecisionsmätning i olika scenarier.
