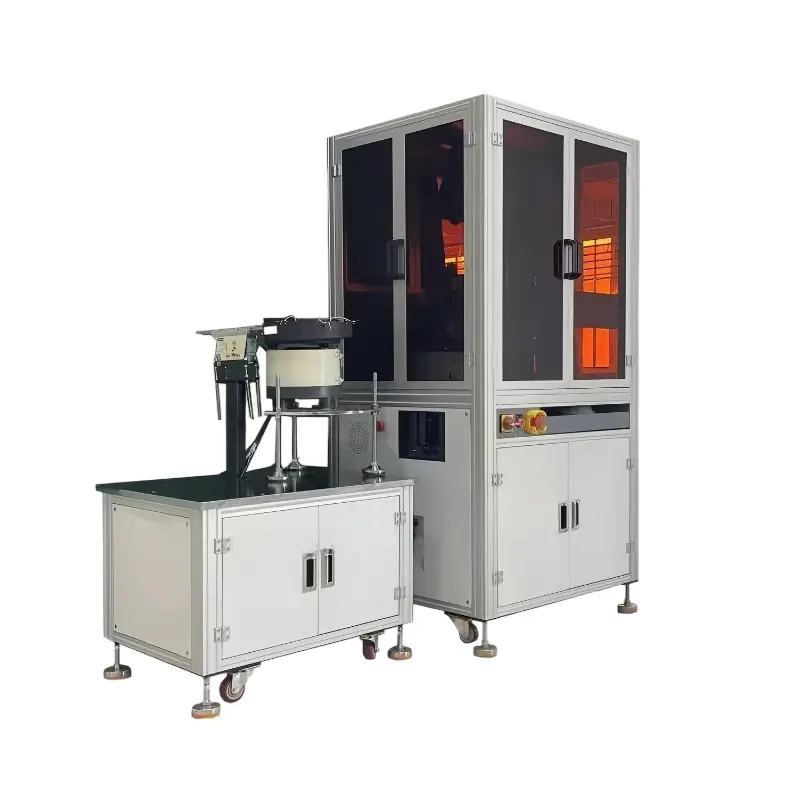

Anpassad CCD automatisk visuell inspektionsmaskin

LANCE INDUSTRIALs skräddarsydda CCD Automatic Visual Inspection Machine är speciellt utformad för att möta de automatiska fullständiga inspektionskraven för olika precisionskomponenter. Det är en av kärnprodukterna för kinesiska tillverkare och leverantörer att djupt engagera sig inom området visuell inspektion. Med en modulär strukturdesign underlättar den inte bara det dagliga underhållet utan har också genomgått en långsiktig driftverifiering för sin stabilitet. Den kan helt anpassas och anpassas efter formspecifikationerna, materialegenskaperna och specifika inspektionskrav för olika arbetsstycken.

Jämfört med traditionell manuell inspektion kan denna utrustning exakt fånga olika utseendedefekter och storleksavvikelser och automatiskt slutföra sorteringen av kvalificerade och defekta produkter. Detta hjälper till att förbättra produktkvalitetskonsistensen från källan, vilket effektivt minskar omarbetning, skrotförluster och klagomål efter försäljning under produktionsprocessen, och gör det möjligt för företag att uppnå stabil, effektiv och hållbar automatiserad kvalitetskontroll, som uppfyller kärnbehoven för precisionsproduktion i flera branscher.

Den skräddarsydda CCD automatiska visuella inspektionsmaskinen har en maximal detekteringsnoggrannhet på upp till 1 μm (0,001 mm). För kritiska arbetsstycken kan den justeras till 0,003 mm enligt faktiska detektionskrav, vilket helt uppfyller högprecisionsdetekteringsstandarder. När det gäller detekteringseffektivitet kan utrustningen slutföra inspektionen av 200 till 400 arbetsstycken per minut. Den kan flexibelt justera hastigheten efter produkternas storlek och komplexitet, balansera detekteringsnoggrannhet och produktionseffektivitet. Utrustningens noggrannhetsgrad för defektigenkänning når 99,99%, kan stabilt identifiera olika vanliga defekter, vilket avsevärt minskar sannolikheten för felbedömning och utelämnande och ger en solid garanti för produktionskvalitet.

Utrustningen har ett brett användningsområde, kan anpassas till arbetsstycken av gummi, rostfritt stål, aluminiumlegering, plast, glas och olika kompositmaterial, och kan noggrant detektera olika defekttyper såsom storleksavvikelse, blandning, deformation, grader, svarta fläckar, repor, smuts, främmande föremål, etc. Lastmetoden stöder olika skivarms- och vibrationsformer, t.ex. kan anpassas för att passa kundens produktionslinje efter situationen. Strömförsörjningen antar en 220V AC 50/60Hz standard, kompatibel med olika produktionsmiljöer hemma och utomlands, med en standardstorlek på 800mm×600mm×1200mm, och kan flexibelt justeras enligt platsbegränsningar. Utrustningen väger cirka 150 kg, med små fluktuationer beroende på den specifika konfigurationen.

Produktspecifikation

Baserat på de vanliga detekteringskraven för olika arbetsstycken kan den skräddarsydda CCD Automatic Visual Inspection Machine uppnå ett antal mogna och stabila detekteringsfunktioner. Alla dessa funktioner kan fritt kombineras och konfigureras enligt kundernas faktiska behov för att möta företagens fullständiga inspektions- och sorteringskrav. För detektering av tjockleken och storleken på arbetsstycken använder utrustningen bakgrundsbelysningsteknik, som är exakt och stabil i mätning; för onormala situationer där botten inte är polerad, uppnås tydlig bild genom den främre ljuskällan i botten för att säkerställa att inga missade defekter; onormal ytfärg kan noggrant identifieras under normala ljusförhållanden, exakt fånga subtila färgskillnader; för detektering av saknade eller deformerade stödpelare uppnås exakt positionering genom den nedre ljuskällan, och mikrodeformationer kan fångas för att undvika att defekta produkter flödar in i nästa process; för defekter som repor på den övre ytan, svarta fläckar och smuts på ytan, och kvarvarande främmande ämnen i botten, kan alla exakt identifieras genom motsvarande ljuskällas konfiguration och bildteknik, vilket effektivt eliminerar olika kvalitetsrisker. Alla detekteringsfunktioner har verifierats i faktiska produktionslinjer och är kompatibla med detekteringsstandarderna för olika industrier.

Implementeringsfunktioner och krav

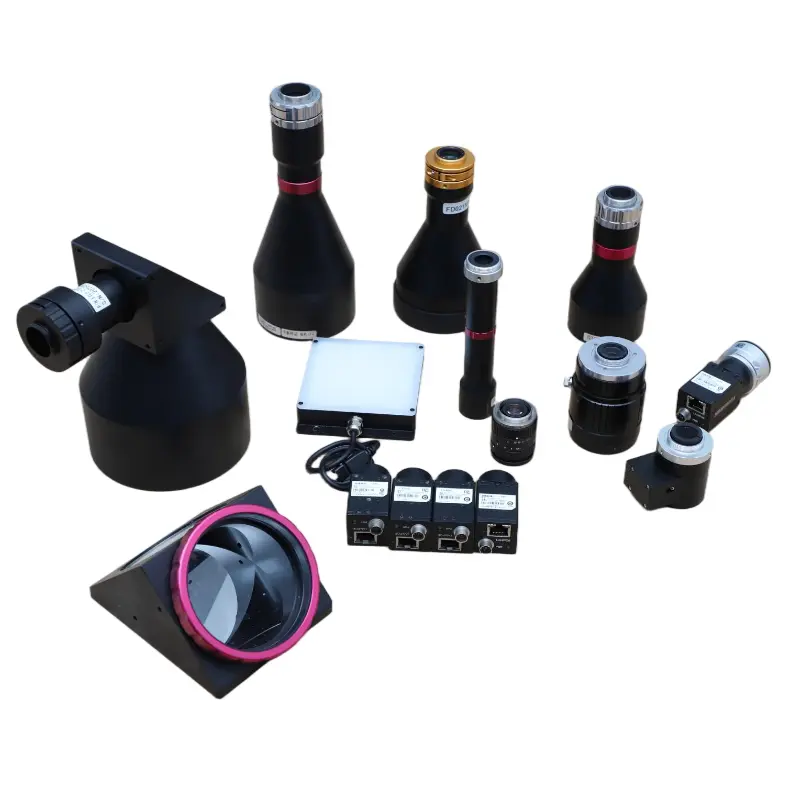

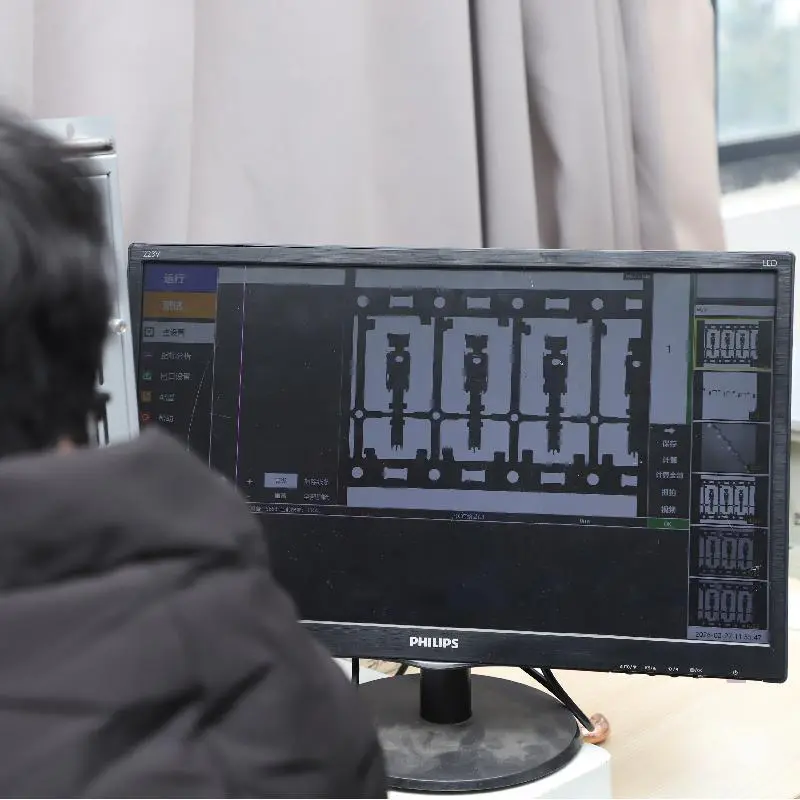

Som en professionell fabrik för visuell inspektionsutrustning i Kina kontrollerar LANCE INDUSTRIAL strikt kvaliteten på utrustningens sammansättning och kärnkonfiguration. Den väljer högkvalitativa komponenter för att säkerställa den långsiktiga stabila driften av utrustningen, vilket visar tillverkarens professionella styrka. Utrustningen är utrustad med den visuella inspektionsmjukvaran oberoende utvecklad av LANCE INDUSTRIAL, som perfekt kan anpassa sig till skräddarsydda inspektionskrav. I kombination med den skräddarsydda industridatorn kan den säkerställa en långsiktig stabil drift utan frekventa fel. Den 22-tums Philips industriella LCD-skärmen ger tydlig bild, vilket gör det lättare för operatörerna att observera inspektionssituationen. Industrikameran har tydlig bildåtergivning och stabil bildkvalitet. I kombination med den telecentriska högupplösta industriella linsen säkerställer den högprecisionsavbildning och ger starkt stöd för defektidentifiering. Den skräddarsydda ringoptiska ljuskällan ger enhetlig belysning, vilket gör det lättare att identifiera olika defekter. Det egenutvecklade styrsystemet är enkelt att använda och reagerar snabbt. Kombinerat med Panasonic servomotorer och dedikerade anpassade reducerare, säkerställer den smidig drift, pålitlig precision och hållbar transmission. Den övergripande strukturdesignen är rimlig, med låg felfrekvens och bekvämt underhåll, uppfyller företagens långsiktiga kontinuerliga produktionsbehov och visar fullständigt produktionsstyrkan och kvalitetskontrollnivån för kinesiska fabriker.

Utrustningssammansättning och huvudmekanismer

Produktapplikation

Applikationer:

‌Elektronik‌: Inspektera mobiltelefonkomponenter (kontakter, knappar) för repor och felinställning.

‌Fordon‌: Kontrollera att skruvgängor och gummitätningar inte läcker eller deformeras under tryck.

‌Medical Devices‌: Säkerställ steril förpackningsintegritet och dimensionell noggrannhet för kirurgiska verktyg.

‌Konsumentvaror‌: Upptäck ytfel i plasthöljen eller metallfästen för apparater.

‌Industriella delar‌: Sortera blandade partier av lager eller kugghjul efter storlek och materialsammansättning.

Den skräddarsydda CCD automatiska visuella inspektionsmaskinen har stark mångsidighet och en stor grad av anpassning. Det kan användas i stor utsträckning inom flera tillverkningsområden med hög precision. Som en kärnprodukt från kinesiska leverantörer tillhandahåller den mycket anpassningsbara kvalitetsinspektionslösningar för globala kunder. Inom elektronikindustrin kan den användas för att upptäcka repor, feljusteringar etc. av små komponenter som mobiltelefonkontakter och knappar, vilket säkerställer monteringsnoggrannheten hos elektroniska komponenter; inom bilindustrin kan den upptäcka tätningsprestanda och deformation av komponenter som skruvar och gummitätningar, vilket uppfyller de strikta kvalitetsstandarderna för bilindustrin; inom medicinteknisk industri kan den uppnå exakt detektering av storleksnoggrannheten och sterila förpackningsintegritet för kirurgiska instrument, vilket uppfyller den medicinska industrins efterlevnadskrav; inom konsumentvaruindustrin kan den kontrollera utseendefel på produkter som hushållsapparater och metallfästen, vilket förbättrar kvaliteten på konsumentvaror; inom den industriella komponentindustrin kan den mäta dimensionerna och sortera blandade material för komponenter som lager, kugghjul och packningar, vilket säkerställer kvalitetsstabiliteten hos industriella komponenter.
